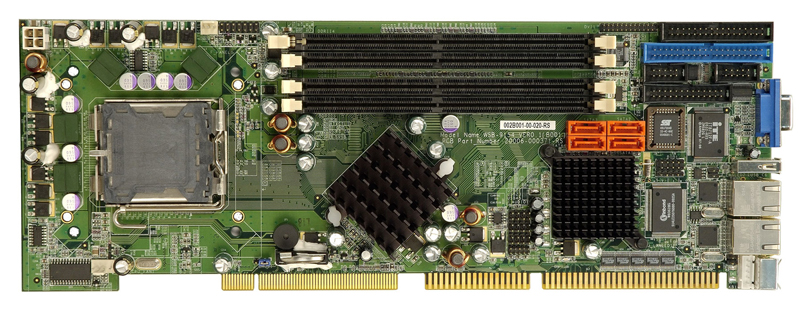

WSB-9154

Enlarge image
PICMG 1.0 CPU 全长卡, 支持LGA775 Intel® Pentium® 4 处理器, 800MHz FSB 并支持 VGA, PCIe GbE LAN, SATA 和 USB 2.0

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.0 和 RoHS 无铅制程
2. 支持 LGA775 Intel® Pentium® 4 和 Celeron® D 处理器 800 MHz (最大) FSB
3. 4 x 240-pin 1 GB (最大) 533 MHz 或 400 MHz 双通道 DDR2 SDRAM DIMM (系统最大支持 4 GB)
4. 2 x 高性能 PCIe GbE 芯片
5. 4 x SATA, 7 x USB 2.0

产品规格 产品规格

CPU LGA775 Intel® Pentium® 4 和 Celeron® D处理器
533 MHz 或 800MHz FSB
芯片组 Intel® 915GV + ICH6
BIOS AMI Flash BIOS
内存 4 x 240-pin 1 GB (最大) 533 MHz 或400
(系统最大支持 4 GB)
以太网 2 x PCIe GbE by Broadcom BCM5787M 芯片
I/O接口 2 x RS-232
1 x LPT
7 x USB 2.0 (1个于档版, 6个于SBC针头)
4 x SATA
1 x IDE
1 x FDD
1 x 红外
1 x 键盘 和 鼠标 (PS/2)
1 x 5-pin 针头支持键盘
数字I/O 8-bit 数字 I/O, 4-bit 输入/4-bit 输出
音频 Realtek ALC655 解码, 通过AC’97音频组件支持5.1声道音频
Realtek ALC883 支持双音频立体 7.1 声道HD音频
显示接口 VGA 集成于 Intel® 915GV
DVI 透过 Silicon Image SIL1362CLU
(WSB-9154DVI Only)
看门狗 软件可编程，支持1～255系统重启
电源 AT/ATX
功耗 5 V @ 3.86A, 12 V @ 5.21 A 支持3.4 GHz Intel® Pentium® 4 2 MB cache
800 MHz FSB 和 2 GB 533MHz DDR2 SDRAM
工作温度 0°C~ 60°C (32°F~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 338 mm x 122 mm
重量 GW: 1.2 kg

订购信息 订购信息

产品名称 描述
WSB-9154-R10 PICMG 1.0 LGA775 Intel Pentium4/ Celeron-D CPU Card with VGA, Dual GbE and SATA
WSB-9154DVI-R10 PICMG 1.0 LGA775 Intel Pentium4/ Celeron-D CPU Card with VGA, Dual GbE, SATA and DVI function
CF-775A-RS CPU Cooler
AC-KIT08R-R10 5.1 Channel AC’97 Audio Kit with Realtek ALC655 codec
AC-KIT-883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 supports dual audio streams
32100-087100-RS ATX-12V cable
32200-000017-RS FDD cable
32200-000040-RS LPT cable

订购信息 包装清单

1 * WSB-9154 single board computer 1 * Mini jumper pack
1 * ATA 66/100 flat cable (P/N:32200-000052-RS) 2 * SATA cable (P/N:32000-062800-RS)
1 * SATA power cable (P/N:32100-088600-RS) 1 * KB/MS Y cable (P/N:32000-133200-RS)
1 * Dua RS-232 cable (P/N:19800-000051-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD 1 * QIG
1 * IO-KIT-001-R20 DVI mode Only
