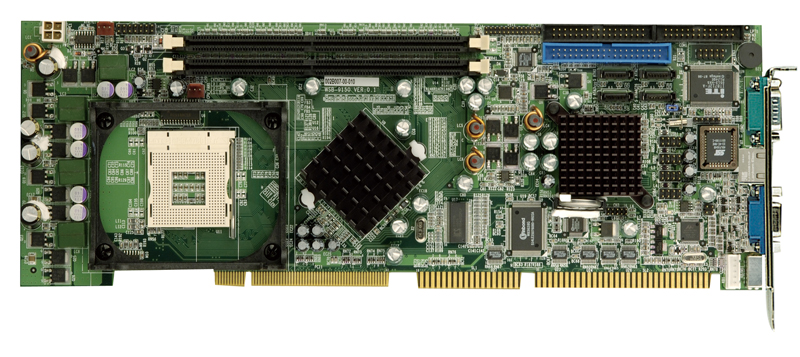

WSB-9150

Enlarge image
PICMG 1.0 CPU 全长卡, 支持 Socket 478 Intel® Pentium® 4 and Celeron® D 处理器 800 MHz, 533 MHz FSB, Hyper-Threading Technology, 并支持 VGA, PCeI GbE LAN, SATA 和 USB 2.0

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.0 和 RoHS 无铅制程
2. 支持 Socket 478 Intel® Pentium® 4 和 Celeron® D 处理器 800 MHz, 533 MHz FSB 和 Hyper-Threading Technology
3. 2 x 184-pin 1 GB(最大)400 MHz 或 333 MHz 双通道 DDR SDRAM DIMM (系统最大支持 2 GB)
4. 1 x GbE, 4 x SATA, 8 x USB 2.0, 2 x RS-232

产品规格 产品规格

CPU Socket 478 Intel® Pentium® 4和Celeron® D 处理器
533 MHz 或 800MHz FSB
芯片组 Intel® 915GV + ICH6
BIOS AMI Flash BIOS
内存 2 x 184-pin 1 GB (最大) 400 MHz 或 333MHz 双通道
DDR SDRAM DIMM (系统最大支持 2 GB)
I/O接口 4 x SATA
1 x IDE
8 x USB 2.0
2 x RS-232
1 x 红外
1 x 键盘和鼠标 (PS/2)
1 x 5-pin 针头支持键盘
1 x FDD
1 x LPT
音频 Realtek ALC655 解码, 通过AC’97音频组件支持5.1声道音频
Realtek ALC883 支持双音频立体 7.1 声道HD音频
显示接口

看门狗 软件可编程，支持1～255系统重启
电源 AT/ATX
功耗 5 V @ 5.67 A, 12 V @ 5.89 A支持3.2 GHz Intel® Pentium® 4
/512 KN cache处理器 800 MHz FSB2 GB 400 MHzDDR SDRAM
工作温度 0°C~ 60°C (32°F~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 338 mm x 122 mm
重量 GW:1.1 kg

订购信息 订购信息

产品名称 描述
WSB-9150-R21 PICMG 1.0 Socket 478 800 MHz FSB CPU card with VGA, PCIe GbE, S-ATA and USB 2.0
WSB-9150DVI-R21 PICMG 1.0 Socket 478 800MHz FSB CPU Card with VGA, PCIe GbE, SATA , USB 2.0 and DVI function
CF-478A-RS High performance CPU Cooler (115 W)
CF-478B-RS 1U CPU Cooler (86 W)
CF-514-RS CPU Cooler
CF-519-RS CPU Cooler
AC-KIT08R-R10 5.1 Channel AC’97 Audio Kit with Realtek ALC655 codec
AC-KIT-883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 supports dual audio streams
32200-000017-RS FDD cable
19800-000049-RS LPT cable

订购信息 包装清单

1 * WSB-9150 single board computer 1 * Mini jumper pack
1 * ATA 66/100 flat cable (P/N:32200-000052-RS) 2 * SATA cable (P/N:32000-062800-RS)
1 * SATA power cable (P/N:32100-088600-RS) 1 * KB/MS Y-cable (P/N:32000-133200-RS)
1 * ATX-12V cable (P/N:32100-087100-RS) 1 * RS-232 cable (P/N:19800-000047-RS)
1 * USB cable (P/N:CB-USB02-RS) 1 * DVI cable (P/N:IO-KIT-001-R20, WSB-9154DVI only)
1 * Utility CD 1 * QIG
