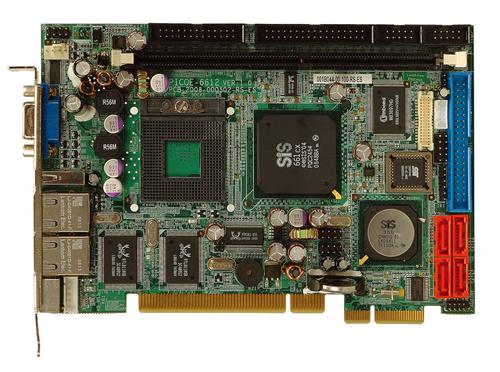

PICOe-6612LVDS

Enlarge image
PCIe CPU 半长卡, 支持 Intel® Pentium® M 和 Celeron® M 处理器, 400 MHz 或 533 MHz FSB, 并支持 VGA, LVDS, 双 GbE, USB 2.0, SATA 和音频

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)

产品特征 产品特征
  1. PICOe CPU半长卡, 支持 Intel® Pentium® M 和Celeron® M 处理器, 400 MHz 或 533 MHz FSB
2. 1 x 184-pin 1 GB (最大) 333 MHz 或 400 MHz 双通道 DDR SDRAM DIMM (系统最大支持 1 GB)
3. 支持 VGA, 24-bit 双通道LVDS (PICOe-6612LVDS)
4. 2 x RS-232, 5 x USB 2.0, 4 x SATA支持RAID 功能

产品规格 产品规格

CPU 支持Socket 479 Intel® Pentium® M 和 Celeron® M 处理器,
400 MHz 或 533 MHz FSB
芯片组 SiS661CX + SiS966
BIOS AMI BIOS
内存 1 x 184-pin 1 GB (最大) 333 MHz 或 400 MHz 双通道 DDR
SDRAM DIMM (系统最大支持 1 GB)
以太网 双 RTL8110SC GbE 控制芯片
I/O接口 2 x RS-232
5 x USB 2.0 (1 个于档版, 4 个於SBC)
1 x IDE
1 x FDD
1 x LPT
1 x 红外
1 x CF Type II
4 x SATA 支持RAID 0,1, 0+1, 和 JBOD功能
1 x 键盘和鼠标(PS/2)
1 x 6-pin 针头支持键盘和鼠标
Super I/O Winbond W83697HG
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
音频 5.1声道音频组件,Realtek ALC655 AC’97 解码
固态电子盘 CF Type II
显示接口 VGA 集成于 SiS661CX 24-bit 双通道 LVDS
看门狗 软件可编程，支持1~255系统重启
电源 AT和ATX
功耗 5 V @ 6.59 A, +12 V @ 0.12 A 2.13 GHz 2 MB L2 缓存 Intel®
Pentium® M 处理器, 400 MHz 1 GB DDR DIMM
工作温度 0°C ~ 60°C (32°F ~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 185 mm x 122 mm
重量 GW: 1.0 kg

订购信息 订购信息

产品名称 描述
PICOe-6612-R10 PCIe CPU Card Intel® Pentium® M/ Celeron® M FSB 533MHz with VGA, Dual LAN, USB2.0 and SATA
PICOe-6612LVDS-R10 PCIe CPU Card Intel® Pentium® M/ Celeron® M FSB 533MHz with VGA/ LVDS, Dual LAN, USB2.0, SATA
AC-KIT08R-R10 5.1 Channel Audio Kit with Realtek ALC655z
CF-479B-RS CPU cooler
32200-000017-RS CPU cooler
19800-000049-RS LPT cable

订购信息 包装清单

1 * PICOe-6612 single board computer 1 * Dual RS232 cable (P/N:19800-000051-RS)
1 * Mini jumper pack 1 * KB/MS Y cable (P/N:32000-133200-RS)
1 * ATA66/100 flat cable (P/N:32200-000052-RS) 1 * Utility CD
2 * SATA cable (P/N:32000-062800-RS) 1 * QIG
1 * SATA Power cable (P/N:32100-088600-RS)
