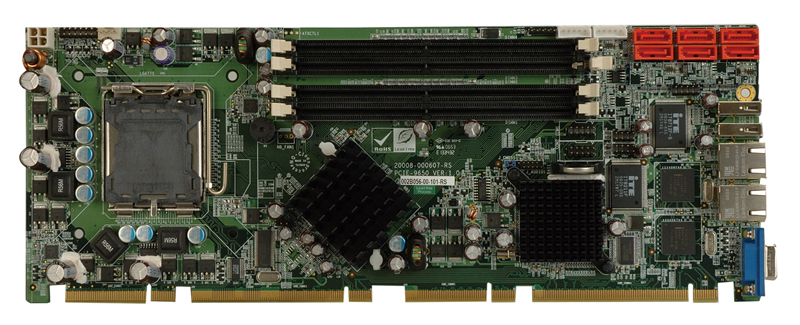

PCIE-9650

Enlarge image
PICMG 1.3 CPU 全长卡, 支持 LGA 775 Intel® Core™2 Quad 处理器, 并支持 VGA, 双 PCIe GbE, SATA II 和 USB 2.0

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. PICMG1.3 和 RoHS 无铅制程
2. 支持 LGA775 Intel® Core™2 Quad 处理器,1066 MHz (最大) FSB
3. 4 x 240-pin 2 GB (最大) 800 MHz, 667 MHz 或 533 MHz 双通道 DDR2 SDRAM DIMM 支持(系统最大 8 GB)
4. 高效能千兆以太网
5. 6 x 3.0 Gbps SATA II 支持 Intel® Matrix Storage Manager

产品规格 产品规格

CPU LGA 775 Intel® Core™2 Quad, Core™2 Duo, Pentium® D, Pentium® 4 和Celeron® D 处理器, 533 MHz, 800 MHz 或 1066MHz FSB
芯片组 Intel® Q965 + ICH8DO
BIOS AMI Flash BIOS
内存 4 x 240-pin 2 GB (最大) 800 MHz, 667 MHz 或 533 MHz 双通道 DDR2 SDRAM DIMM (系统最大支持 8 GB)
以太网 双 Intel® 82573L PCIe GbE 芯片
I/O接口 2 x RS-232
10 x USB 2.0(2于档版, 6个于SBC, 4个针头通过底板)
6 x SATA II 支持 Intel® RAID 0,1,5 和 10
1 x 键盘
1 x 鼠标
Super I/O ITE IT8712F
数字I/O 8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出
红外连接器 1 x 红外透过针头
音频 板载10-pin 针头可连接IEI AC-KIT883HD 组件，达到7.1 声道 HD 音频
固态电子盘 N/A
显示接口 VGA 集成于 Intel® Q965
看门狗 软件可编程，支持1~255系统重启
电源 ATX 电源
功耗 5 V @ 7.02 A, 3.3 V @ 1.1 A, 5 VSB @ 0.29 A, 12 V (20-pin) @ 0.27 A,
工作温度 0℃ ~ 60℃ ( 32 ~ 140℉)
相对湿度 5% ~ 95% 无冷凝
尺寸 338 mm x 126 mm
重量 GW: 1200 g / NW: 474 g

订购信息 订购信息

产品名称 描述
PCIE-9650-R10 PICMG 1.3 LGA775 Intel Core 2 Quad CPU Card With VGA,Dual PCI-E GbE,SATA II and USB 2.0
AC-KIT-883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams
CB-USB14-RS 4 ports USB cable
CF-520-RS CPU Cooler
CF-775A-RS CPU Cooler
SDVO-100VGA-R10 PCIe x16 VGA Output SDVO Card supports dual display (IEI CPU board only)
SDVO-100DVI-R10 PCIe x16 DVI Output SDVO Card supports dual display (IEI CPU board only)
19800-000066-RS KB/MS cable with Bracket

订购信息 包装清单

1 * PCIE-9650 Single Board Computer 1 * Mini Jumper Pack
6 * SATA cable (P/N:32000-0628000-RS) 3 * SATA Power cable (P/N:32100-088600-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS) 1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD 1 * QIG
