产品特性:
| |
1. PICMG 1.3规格,符合RoHS环保要求
2. 支持 AMD Athlon 64, AMD Athlon 64 X2, AMD Sempron Socket AM2 处理器
3. 支持DVI-D + VGA, TV (S-Video, Composite, Component) + DVI-D 双显
4. 4 x SATA II支持Raid 0, 1, 0+1 功能 |
产品规格:
| |
| CPU |
AMD Athlon 64, AMD Athlon 64 X2, AMD Athlon 64 FX, and AMD Sempron Socket AM2 处理器 |
| HyperTransport 总线 |
200/400/600/800/1000MHz Hyper Transport总线接口 |
| 系统芯片组 |
AMD 690G + SB600 |
| BIOS |
AMI |
| 系统内存 |
2 x 240-pin DIMM Socket双通道,DDR2 400/533/667/800MHz 最高支持2GB |
| 网络 |
双千兆网口,Realtek RTL8110SC 芯片 |
| IO 接口 |
2 x RS-232
1 x LPT
10 x USB2.0
4 x SATA II 支持 RAID 0, 1, 0+1 功能
1 x IDE
1 x FDD
1 x KB/MS |
| 数字 I/O |
8位数字I/O, 4路输入/ 4路输出 |
| IrDA |
1 x IrDA |
| 音频 |
7.1 通道高清音频,Realtek ALC883芯片,支持双音频流 |
| 图形引擎 |
ATI Radeon Express 1250 图形引擎内置于 AMD 690G中,提供 VGA/ DVI-I/TV(S-Video, Composite, Component) 显示输出 |
| 支持双显示 |
DVI-D + VGA
TV(Composite, S-Video, Component) + DVI |
| 显示接口 |
VGA / DVI-I
TV-out支持高达1080i 高清显示 |
| 看门狗计时器 |
软件可编程,支持 1~255秒系统自动重启 |
| 电源 |
ATX |
| 功耗 |
3.3V@0.45A, 5V@3.94A, 5Vsb@0.18A, 12V@7.96A (AMD Opteron?2.8GHz processor, DDR2 667MHz 1GB)-3DMark?2001 SE 330 |
| 温度 |
0°C ~ 60°C ( 32°F ~ 140°F) |
| 湿度 |
5% ~95% ,无冷凝 |
| 尺寸 |
338mm x 126 mm |
| 重量 |
毛量:1.2Kg |
|
|
订购信息:
 |
PCIE-690AM2-R10 |
| |

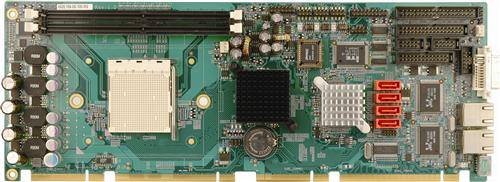

PICMG 1.3架构全长CPU卡,支持AMD Socket AM2处理器, AMD 690G & SB600 芯片组, 支持多显示, 4 x SATA II带RAID功能, 双千兆网卡 |
包装清单
| |
1*PCIE-690AM2 主板 |
| |
1*迷你跳帽 |
| |
1*ATA66/100 扁平电缆(P/N: 32200-000052-RS1) |
| |
4*SATA 线(P/N: 32000062800-RS) |
| |
2*SATA 电源线(P/N: 32100-088600-RS) |
| |
1*一拖二键盘/鼠标线(P/N: 32000-000138-RS) |
| |
1*双RS-232串口线(P/N:19800-000051-RS) |
| |
1*USB 线(P/N: CB-USB02-RS) |
| |
1*D-Sub VGA 线(P/N:19800-000025-RS) |
| |
1*安装光盘 |
| |
1*快速安装指南 |
可选购买信息
| |
AC-KIT-883HD-R10 |
| |
7.1 通道高清音频,Realtek ALC883芯片,支持双路音频 |
| |
32200-00001-RS |
| |
软驱线 |
| |
19800-000049-RS |
| |
打印线 |
| |
CF-519-RS |
| |
高性能CPU散热风扇 (92mm x 92mm x 67mm 115W) |
| |
HDTVCABLESET-01 |
| |
HDTV 线,Composite / S-Video / Component 输出 |
| |
TPM-IN01-R10 |
| |
Infineon 20-pin Trusted Platform Module with S/W Management Tool |
| |
TPM-SI01-R10 |
| |
Sinosun 20-pin TPM模块,带软件 |
| |
TPM-WI-1-R10 |
| |
Winbond 20-pin TPM模块,带软件 |
| |
24105-000029-RS |
| |
AMD Athlon 64 X2 Dual-Core 3400+ 1.8GHz; 512KBx2, 1000MHz, TDP 35W, Socket AM2 (940 pins), RoHS |
| |
24105-000052-RS |
| |
AMD Athlon 64 Single-Core 3000+ 1.8GHz; 512KBx2, 1000MHz, TDP 35W, Socket AM2 (940 pins), RoHS | |
| |
| |
|
