威强发布采用 Intel® Atom™ N2800的10.2" 宽屏平板电脑 AFL2-W10A-N28
[ Date: 2013-2-26 17:7]




特征
AFL2-W10A-N28 系列采用第三代 Intel® Atom™ N2800 处理器, 低功耗高性能适用于工业等级计算.
紧凑型双核高性能
» W10.2” Intel® Atom™ N2800 双核处理器 at 1.86GHz 预装 2GB SO-DIMM DDR3

稳定的 9-36V 直流电源输入和坚固型设计
»9-36V DC 输入支持自动化和车载应用
»降低系统功耗
»前面板符合 IP64 防护等级

PCIe mini card 支持无线应用
» IEEE 802.11 b/g/n 2T2R mode WLAN

先进的图形性能带来更高效率

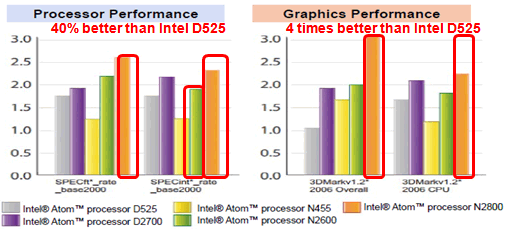

Cedarview 将 3DMark06 得分提升了4倍 并且与上一代(Pineview) 相比 CPU 性能提升了 40%
低功耗
CPU TDP (6.5/10W) & 平均功耗低于 Pine Trail (6.5/10/13W)
显示选项包括 2 个数字接口支持额外的 LVDS/HDMI/VGA 选项

稳定的 RFID 技术



EM 卡读取器 (125KHz):
它被称作 ID 卡, 低功耗非接触式 RFID 芯片具有读写功能, 能提供各种数据传输速率和数据解码.
Mifare 卡读取器 (13.56MHz):
它被称作 IC 卡, 用于读取和存储数据信息以实现特定的数据传输.

宽范围电源输入


电源需求取决于不同的应用程序. 不正确的电压输入将损害电子组件导致系统崩溃. AFL2-10A/W10A-N28 提供宽电压电源输入, 适合不同的应用场景, 提高系统的稳定性.
9~36V 宽范围直流电源输入*
满足不同电源需求的宽范围直流电源输入取决于需求环境.

可选安装方式设计



规格


型号
AFL2-W10A-N28
LCD 规格
尺寸
Wide 10.2”
分辨率
1024 (W) x 600 (H)
亮度 (cd/m²)
400 cd/m²
对比率
400:1
LCD 颜色
262K
像素间距 (mm)
0.2175 (H) x 0.2275 (V)
视角 (H-V)
140°(H) / 120°(V)
背光灯寿命
30000 hrs (LED 背光灯)
触摸
触摸屏
5 线电阻式触摸带 RS-232 接口
触摸控制器
PenMount DMC9000
系统
CPU
Intel® Atom™ N2800 dual core 1.86 GHz CPU
芯片组
Intel® NM10
RAM
支持1个 1066MHz 204-pin DDR3 SO-DIMM 插槽 (max. 4GB) 预装 2GB
Ethernet
Realtek RTL8111E PCIe GbE 控制器支持 ASF2.0
音频编解码器
Realtek ALC892 HD audio codec
HDD
2.5” SATA 2.0 HDD bay
输入 / 输出
1 × RS-232 COM Port (DB-9)
1 × RS-232 COM Port (RJ-45)
1 × RS-422/485 COM Port (RJ-45)
1 × GbE LAN (RJ-45)
2 × USB 2.0
2 × USB 3.0
1 × 音频插孔
1 x 显示接口
1 x Mini USB 2.0 port on front panel
1 x Micro SD card slot on front panel
1 x 电源开关
1 x AT/ATX 开关
1 x 复位按钮
1 x 清除 CMOS 按钮
1 x DC 输入插孔
其它特征
音频
AMP 1.5 W + 1.5 W
摄像头
2 百万像素支持低光照环境, 数字麦克风
RFID 读取器
EM 125 KHz 或 Mifare 13.56 MHz 卡读取器 (可选)
MSR 卡读取器
MSR 卡读取器 (可选)
OSD 功能
LCD 开/关, 亮度 强/弱, 音量 高/低, 快捷键
系统冷却
无风扇
连接
无线
IEEE 802.11b/g/n 2T2R module (WIFI-RT5392-SB-R10)
蓝牙
Bluetooth V2.0+EDR with USB interface (optional)
物理属性
前面板材质
PC + ABS plastic front frame
安装方式
Wall, Rack, Stand, RACK Mounting and Arm VESA 75mm x 75mm
颜色
黑色
尺寸 (mm)
280 (W) x 198 (H) x 51(D)
重量 (N/G)
2.5 kg / 4.02 kg
环境
操作温度 (°C) (有空气流动的环境)
-20°C ~ 45°C
存储温度 (°C)
-20°C ~ 60°C
湿度
10% ~ 95% (无冷凝)
IP 等级
前面板符合 IP 64 防护等级
Safety&EMC
CE / FCC
电源
电源
65W 电源适配器, 输入: 100VAC~240VAC, 50/60 Hz, 输出: 19VDC
所需电源
9 ~ 36 VDC
功耗
12V@2.35A (Intel® Atom™ N2800 CPU with 2GB DDR3 memory)


丰富的 I/O 接口

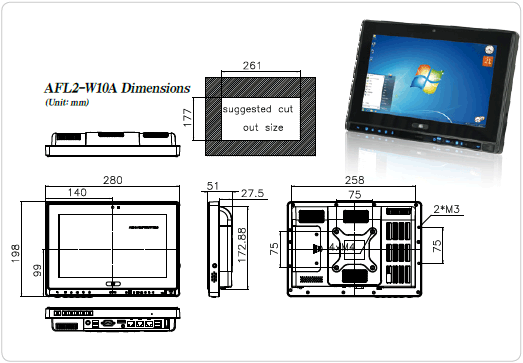

尺寸




订购信息

料号 描述
AFL2-W10A-N28/R/2G-R10 10.2" 400cd/m² WSVGA fanless panel PC with Intel® Atom™ cedarview N2800 dual core 1.86GHz, 802.11b/g/n wireless module, resistive touch screen, 2M camera, microphone, 2GB DDR3 RAM, R10

可选配件


名称
AFL2-W10A-N28
Panel Mounting Kit
AFL2PK-W10A
Wall Mounting Kit
AFLWK-12
Rack Mounting Kit
AFL2RK-W10A
Stand
STAND-C12/STAND-B19
V-stand
VSTAND-A10
Hybrid Card Reader
AFL2P-12AMSI-U-R10
Magnetic Stripe Reader
AFL2P-12AMSR-U-R10
Bluetooth Module Kit
AFL2-BT-KIT01-R11
EM RFID Reader
AFL2-EM-RFID-KIT01-R10
Mifare RFID Reader
AFL2-W10A-CV-XPE-R10
OS: Win XPE (CD-ROM)
AFL2-W10A-CV-XPE-R10
OS: Linux (CD-ROM)
AFL2-W10A-CV-XPE-R10
OS: Win 7 Embedded (CD-ROM)
AFL2-W10A-CV-WES7E-R10 (for Resistive Touch)

包装清单


名称 料号 数量 描述
Utility CD 1 drivers and user manual
One Key Recovery CD 1
Power Adapter 1
Power Cord 32702-000200-100-RS 1 European standard, 1830mm
Power Transfer Cord 32702-000300-100-RS 1
