威强发布紧凑型 COM Express Type 2模块ICE-PV-D5251
[ Date: 2011-12-5 15:06:27]



 D525/N455 嵌入式低功耗  DDR3 解决方案


D525/N455: Intel® Atom™ D425 和 D525/N455 处理器家族系列支持集成图形, 显示和 DDR3 内存控制器, 该处理器是一个可消费得起的, 支持入门级的基本计算.
特征
UEFI BIOS 架构 DDR3 内存支持可达 4GB
  » 与 DDR2 比较, 节约超过 30% 的电源
  » 更高带宽频性能, 可达 2133 MT/s 标准化
UEFI BIOS
  » 只需10 秒快速启动
  » 支持超过 HDD 2.2 TB 的 HDD 容量
  » 支持双等级 x16 DDR3内存可达 2GB , 系统可达 4GB
新图形性能
  » GPU 包含第 3 代 图形核心 GMA3150 支持 DX9*, MPEG2 硬件加速
  » VGA 分辨率可达 2046x1536 MHz
  » 单通道 18bit LVDS 分辨率可达 1366x768Mhz
2 个芯片组解决方案
Intel® D525 Series DDR3 Block Diagram
 CPU 性能比较


Dual Core Atom DDR3 解决方案
Pentium M 替代平台
D525: Intel® Dual Core™ Atom™ 支持 DDR3, 性能 1.1x 比 Intel® D510 更好 (DDR2 Dual Core™ Atom™)
Dual Core Atom DDR3 solution
Single Core Atom DDR3 解决方案
Celeron M 替代平台
D425/N455 集成 Intel® Graphic GMA3150 图形核心, 图形性能比 Celeron® M 支持的 852GM 更好, 约 50%
Single Core Atom DDR3 solution
 规格


CPU


Intel® Atom™ N455 Single-core 处理器 1.66GHz / 512KB L2 缓存
Intel® Atom™ D525 Dual-core 处理器 1.8GHz/1MB L2 缓存

芯片组
  Intel® ICH8M
BIOS
  UEFI BIOS
内存
  一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 4GB for D525)
一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 2GB for N455)
GMA
  GMA 3150
Graphic core speed 400MHz for D525
Graphic core speed 200MHz for N455
显示接口
  模拟 CRT(VGA) 集成于 Intel® N455/D525 (对于基板)
18-bit 单通道 LVDS 信号 (对于基板)
以太网
  Intel® 82567V Gbe Ethernet PHY
I/O 接口
  1 x IDE 通道 (信号对于基板)
3 x SATA 3Gb/s (对于基板)
8 x USB 2.0 (对于基板)
扩展
  4 x PCIe x1 信号对于基板
4 x PCI, 32-bit / 33MHz PCI Bus 对于基板
看门狗定时器
  软件可编程支持 1~255 sec. 系统复位通过 F75111R
电源
  12V only, 支持 AT/ATX 模式
功耗
  12V@1.25A (Intel® Atom™ D525 1.8GHz with DDR3 1GB)
温度
  -20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 70°C 无风流环境, -20°C ~ 75°C 有风流环境支持 N455 处理器
湿度
  5% ~ 95%, 无冷凝
尺寸
  95mm x 95mm
重量
  毛重: 600g / 净重:200g

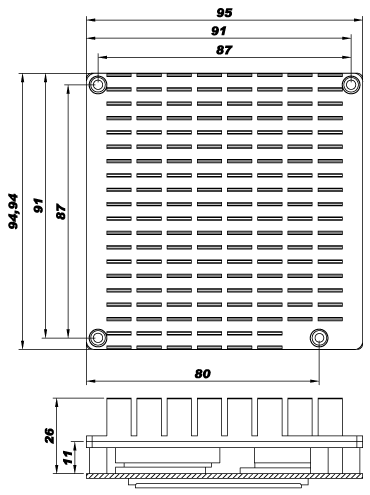

 尺寸 (单位: mm)

ICE-PV-D5251/N4551 Dimensions
 包装清单


1 x ICE-PV-N4551/D5251 single board computer
1 x Heat spreader 1 x Heat sink
1 x QIG 1 x Utility CD

 订购信息


料号 描述
ICE-PV-D5251-R10 COM Express Compact Type 2 Module, Intel® Atom™ D525 Processor, DDR3, VGA/LVDS, GbE, SATA, USB and audio, RoHS
ICE-PV-N4551-R10 COM Express Compact Type 2 Module, Intel® Atom™ N455 Processor, DDR3, VGA/LVDS, GbE, SATA, USB and audio, RoHS
ICE-DB-9S-R10 Base board for COM Express Type II modules
