PCISA-9652

Enlarge image

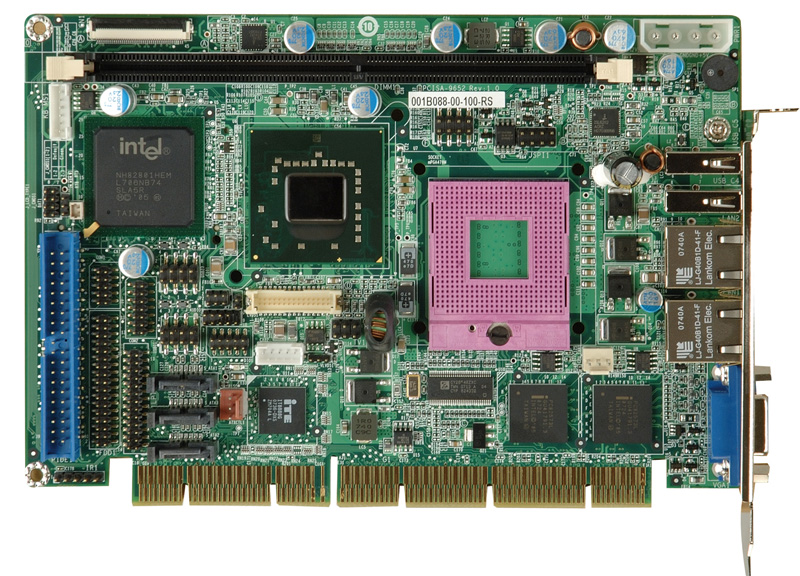

PCISA CPU 半长卡, 支持移动 Intel® Core™2 Duo 或 Celeron® M 处理器, 533 MHz, 667 MHz 或 800 MHz, 并支持 Intel® GME965, Intel®ICH8M-E I/O 控制芯片组, 双 PCIe GbE, 3 x 3.0 Gbps SATA II, 24-bit 双通道LVDS, 模拟 CRT 和 USB 2.0

Datasheet (PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 支持 65 nm Socket P Intel® 移动 Core™2 Duo 和 Celeron® M 处理器, 667 MHz 或 800 MHz FSB
2. Intel® GM965 集成 GMAX3100 图形引擎，并提供高品质的视频播放
3. HDTV-输出, LVDS 和 VGA 显示输出, 支持双显功能
4. 双 PCIe GbE, 3 x SATA II, CF Type II, 和丰富的IO设计

产品规格 产品规格

CPU 支持Socket P Intel® Core™2 Duo, Core™ Duo, Core™ Solo, Celeron® M Mobile 处理器
芯片组 GME965+ICH8M-E
BIOS AMI BIOS
内存 1 x 240-pin 2 GB (****) 533 MHz 或 667 MHz 支持 DDR2 SDRAM DIMM
以太网 双 Intel® 82573L PCIe GbE 控制芯片
I/O接口 1 x RS-232
1 x RS-232/422/485
1 x LPT
1 x FDD
1 x 6-pin 针头支持键盘和鼠标
1 x IDE
3 x SATA II 支持 RAID 0,1
6 x USB2.0 (4个支持板载，2个支持支架)
1 x Front_Panel (ACPI/IDE 指示器, 扬声器, 电源开关, 重置按钮 )
数字I/O 8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
音频 支持 7.1 声道 HD 音频, 透过 AC-KIT883HD音频组件
固态电子盘 CF Type II
显示接口 模拟 CRT
24-bit 双通道 LVDS
HDTV-输出, 支持 1080i (****) 分辨率
看门狗 软件可编程，支持1~255系统重启
电源 AT 和 ATX
功耗 5 V @ 7.72 A, 12 V @ 0.139 A running a 2.0 GHz Intel® Core™2 Duo T7300 处理器,
667 MHz 1GB DDR2 DIMM
工作温度 0°C ~ 60°C (32°F ~ 140°F)
相对湿度 5% ~ 95% 无冷凝
尺寸 185 mm x 127.6 mm
重量 GW: 1.0 kg

订购信息 订购信息

产品名称 描述
PCISA-9652-R10 Half Size PCI and ISA SBC with Intel® Mobiel
Core 2 Duo / Celeron M CPU at FSB 800/533 MHz, GME965 and ICH8M-E, Dual PCIe GbE, 3 SATII, 24-bit Dual Channel LVDS Output, USB2.0
CF-479B-RS CPU Cooler 50mm x 50mm x 26mm, 50W)
AC-KIT883HD-R10 7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams
19800-000075-RS KB/MS cable with bracket
HDTVCABLESET-01 HDTV Cable set with S-Video/ Composite/Component interface
32200-000058-RS FDD Cable w/o Bracket
32200-000077-RS RS-232/422/485 with bracket

订购信息 包装清单

1 * PCISA-9652 single board computer 1 * Mini jumper pack
1 * ATA 66/100 flat cable (P/N: 32200-000052-RS) (P/N:32200-000052-RS) 1 * LPT/RS-232 cable (P/N:19800-000027-RS)
2 * SATA cable (P/N: 32000-062800-RS) (P/N:32000-062800-RS) 1 * SATA power cable (P/N: 32100-088600-RS) (P/N:32100-088600-RS)
1 * USB cable (P/N: CB-USB02-RS) (P/N:CB-USB02-RS) 1 * Utility CD
1 * QIG
