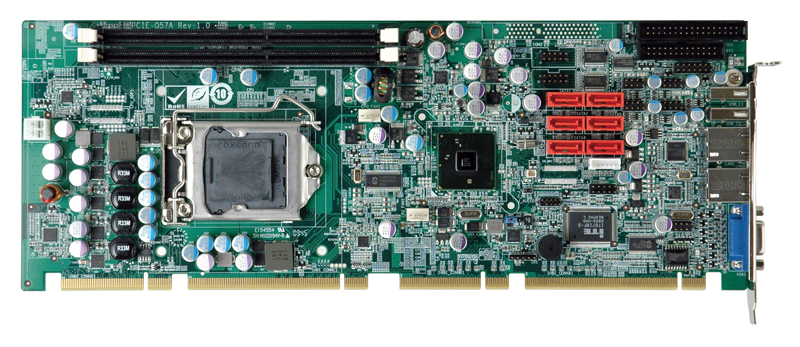

PCIE-Q57A
Enlarge image
PICMG 1.3 支持 LGA1156 Socket Intel® Core™ i7 处理器, 支持 VGA, Dual Intel® GbE, SATA 3Gb/s, COM, USB 2.0 和音频, RoHS
Datasheet (PDF)
Download (Deriver/BIOS/Manual/QIG)
产品特征
● PICMG 1.3支持LGA1156 Socket Intel® Core™ i7/ i5/ i3 处理器
● 支持双通道8GB(****支持)800/1066/1333 HMz DDR3 SDRAM
● Intel® GbE LAN控制器支持Intel® AMT 6.0技术
● 十四个USB 2.0口和两个COM口
● 六个SATA口支持RAID功能
● 威强一键恢复(One Key Recovery)解决方案可快速创建OS备份和恢复
产品规格
CPU
LGA1156 Socket 支持 Intel® Clarkdale (Dual Core) & Lynnfield (Quad Core) 处理器
芯片组
Intel® Q57
BIOS
AMI BIOS
内存
2 x 240-pin 双通道 DDR3 1333/1066/800 MHz 支持达到 8GB
以太网
Intel® 82583V PCIe 控制器
Intel® 82578DM 支持 Intel® AMT 6.0 通过 iEZman 应用软件
I/O接口
2 x RS-232
1 x FDD
1 x LPT
1 x 6-pin wafer 板载支持 KB/MS
14 x USB 2.0 (2 个在后边, 12 个板载 by pin-header)
6 x SATA II (RAID 0, 1, 5, 10)
Super I/O
ITE IT8718F
数字I/O
8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
红外连接器
1 x 5-pin 红外接口
音频
7.1 通道支持双音频流通过 Realtek ALC883
显示接口
VGA 集成于 Intel® Q57
看门狗
软件可编程支持 1~255 sec. 系统复位
电源
ATX 电源 (支持 AT/ATX 模式)
Fan
1 x 4-pin CPU 风扇接口
1 x 4-pin PCH 风扇接口
功耗
3.3V@0.89A, 5V@4.62A, 12V@0.51A, Vcore_12V@4.35A, 5VSB@0.14A
(Intel® Core™ i5 660 3.3GHz CPU 支持两个 2GB 1066MHz DDR3 )
工作温度
0°C ~ 60°C (32°F ~ 140°F)
相对湿度
5% ~95%, 无冷凝
尺寸
338 mm x 126 mm
重量
GW: 1.1kg
订购信息
产品名称
描述
PCIE-Q57A-R10
PICMG 1.3 with LGA1156 socket for Intel® Core™ processor with VGA, Dual Intel GbE, SATAII, COM,USB 2.0 and Audio, RoHS
AC-KIT-883HD-R10
7.1 channel HD audio kit with realtek ALC883 codec and dual audio streams
32102-000100-100-RS
32102-000100-200-RS
SATA power cable
19800-000075-RS
KB/MS cable with bracket
32200-000017-RS
FDD flat cable
19800-00400-100-RS
LPT cable
CB-USB14-RS
4-port USB cable
CF-1156A-RS
LGA1156 CPU cooler
包装清单
1 * PCIE-Q57A Single Board Computer
1 * Mini jumper pack
6 * SATA cable (P/N:32000-062800-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS)
1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD
1 * QIG
