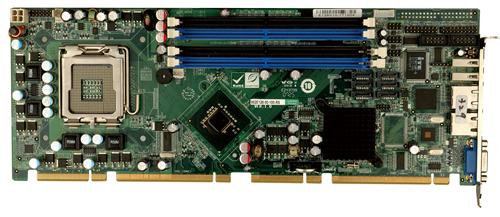

PCIE-Q350
Enlarge image
PICMG 1.3 CPU 全长卡支持 45 nm LGA 775 Intel® Core™2 Duo 和 Core™2 Quad 处理器, 800MHz, 1066 MHz 或 1333 MHz FSB, 并支持 Intel® Q35 GMCH, ICH9DO I/O 芯片, 双 Intel® GbE,SATA II 带 RAID 和 10 x USB 2.0 功能
Datasheet (PDF)
Download (Deriver/BIOS/Manual/QIG)
产品特征
1. PICMG1.3 和 RoHS 无铅制程
2. 支持45nm LGA775 Intel® Core™2 Duo and Core™2 Quad 处理器
3. Intel® Q35 & ICH9-DO 平台
4. 6 x SATAII 端口支持 Intel® Matrix 存储技术
5. 双 Intel® PCIe GbE
6. 支持TPM1.2 IT 安全解决方案
产品规格
CPU
LGA 775 Intel® Core™2 Quad, Core™2 Duo, Pentium® D, Pentium® 4和
Celeron® D 处理器 800 MHz, 1066MHz, 和 1333MHz FSB
芯片组
Intel® Q35 + ICH9-DO
BIOS
AMI BIOS, 8Mb SPI EEPROM
内存
4 x 240-pin 2 GB (****) 800 MHz, 667 MHz 或 533 MHz 双通道 DDR2
SDRAM DIMM (系统****支持 8GB)
以太网
双 GbE
LAN1: Intel® 82566DM GbE 芯片支持 iAMT
LAN2: Intel® 82573L GbE 芯片
I/O接口
2 x RS-232
12 x USB 2.0
(2于档版, 6个于SBC, 4个针头通过底板)
6 x SATA II (RAID 0, 1, 5, 10)
1 x 红外
1 x 数字 输入/输出
1 x 键盘 和 鼠标 连接器
数字I/O
16-bit 数字 I/O, 8-bit 输入 / 8-bit 输出
红外连接器
1 x 红外通过针头
音频
板载10-pin 针头可连接IEI AC-KIT883HD 组件,达到7.1 声道 HD 音频
显示接口
模拟量 VGA 输出
SDVO 端口
看门狗
软件可编程,支持1~255系统重启
电源
ATX
功耗
3.3V@3.0A, 5V@5.1A, 5Vsb@0.28A, 12V-@4.23A
(Intel® Core 2 Duo E6700 2.66GHz at FSB1066, 8GB DDR2 667MHz,3DMark 2001)
工作温度
0ºC ~ 60ºC (32ºF ~ 140ºF)
相对湿度
5% ~95% 无冷凝
尺寸
338 mm x 126 mm
重量
GW:1.1 kg
订购信息
产品名称
描述
PCIE-Q350-R11
PICMG1.3 CPU Card supports 45nm Intel® LGA 775 Core 2 Duo/Quad CPU at FSB800/1066/1333MHz, Intel® Q35 & ICH9-DO platform, Dual Intel GbE, SATAII with RAID 0,1,10,5 Functions, USB, HD Audio
AC-KIT883HD-R10
7.1 Channel HD Audio Kit with Realtek ALC883 supports dual audio streams
CF-520-RS
High Performance CPU Cooler (115mm x 115mm x 67mm, 115W)
CF-775A-RS
High performance CPU cooler (92 mm x 92 mm x 73 mm,130W)
TPM-IN01-R10
Infineon 20-pin Trusted Platform Module with S/W Management Tool
TPM-WI-1-R10
Winbond 20-pin Trusted Platform Module with S/W Management Tool
SDVO-100VGA-R10
PCIe x16 VGA Output SDVO Card supports dual display (IEI CPU board only)
SDVO-100DVI-R10
PCIe x16 DVI Output SDVO Card supports dual display (IEI CPU board only)
19800-000075-RS
KB/MS cable with bracket
包装清单
1 * single board computer (P/N:PCIE-Q350)
1 * Mini jumper pack
6 * SATA cable (P/N:32000062800-RS)
3 * SATA power cable (P/N:32100-088600-RS)
1 * Dual RS-232 cable (P/N:19800-000051-RS)
1 * USB cable (P/N:CB-USB02-RS)
1 * Utility CD
1 * QIG
