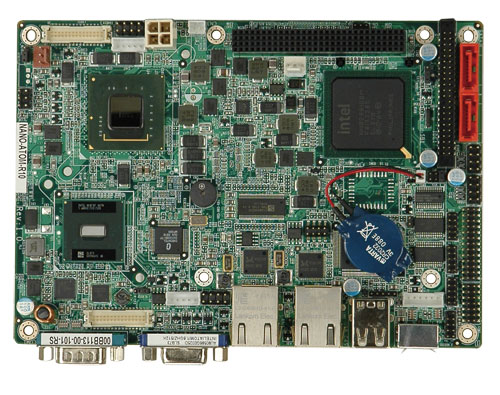

NANO-945GSE
EPIC SBC支持Intel® Atom™凌动™ 处理器,VGA/双 LVDS/双 PCIe GbE, CF type II, SATA



产品特征 产品特征
  1. Intel® Atom™处理器N270 1.6GHz CPU支持超低电压无风扇
2. 单12V 电源输入, 5V输出支持SATA设备
3. 双LVDS支持双独立显示
4. 支持四个COM, 六个USB, 两个SATA
5. 支持PCIe迷你卡, PCI-104支持扩展槽
6. IEI一键恢复解决方案可快速创建OS备份以及恢复

产品规格 产品规格

CPU1.6 GHz Intel® Atom™ N270处理器支持一个533 MHz FSB
芯片组Intel® 945GSE
Intel® 82801GBM/ICH7M
BIOSAMI BIOS
内存支持一个200-pin 533MHz DDR2 SDRAM
SO-DIMM (系统最大2GB)
以太网双PCIe Realtek 8111E GbE芯片组
I/O接口6 x USB 2.0
2 x SATA
1 x IDE
3 x RS-232
1 x RS-232/422/485
1 x PS/2 for KB/MS
1 x LPT
1 x CF Type II
数字I/O8-bit 数字I/O, 4-bit输入/4-bit输出,Super I/O
Super I/OITE IT8718
红外连接器1 x 红外线接口 by pin header
音频5.1 channel 音频套件支持Realtek ALC655 AC'97 编解码器
7.1 channel HD 音频套件支持Realtek ALC888编解码器
支持双音频流
显示接口Intel® graphics Media Accelerator 950 VGA集成于Intel® 945GSE
Support HDTV 分辨率高达1080i支持原件接口
支持双LVDS:
18-bit 双通道LVDS集成于Intel® 945GSE
由Chrontel CH7308B (NANO-945GSELVDS2)支持的18/24-bit 双通道LVDS
扩展槽1 x PCI-104 (PCI Bus)
1 x PCIe迷你卡
看门狗定时器软件可编程1-255秒支持
电源仅限12V, 支持AT/ATX
功耗12V@1.53A (Intel® Atom™ N270支持2GB DDR2)
工作温度操作: 0°C ~ 60°C (NANO-945GSE-N270-R10)
操作: -40°C ~ 85°C(NANO-945GSE-N270W2-R10)
操作: -20°C ~ 70°C (NANO-945GSE-N270W-R10)
相对湿度操作: 5% ~95 无冷凝
尺寸165 mm x 115 mm
重量毛重: 700g 净重 350g

订购信息 订购信息

产品名称描述
NANO-945GSE-N270-R20 EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA
NANO-945GSE-N270W2-R20 1 x Utility CD EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA, -40~85°C
NANO-945GSE-N270W-R20 EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA ,-20~70°C
NANO-945GSELVDS2-N270W2-R20 EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual- Channel LVDS, Dual GbE,CFII, USB, SATA
NANO-945GSELVDS2-N270W2-R20 EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual- Channel LVDS, Dual GbE,CFII, USB, SATA , -40~85°C
NANO-945GSELVDS2-N270W-R20 EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual-Channel LVDS, Dual GbE,CFII, USB, SATA , -20~70 °C
32000-044300-RS Dual port USB cable
32200-015100-RS LPT cable
32205-000300-100-RS RS-232/422/485 cable
32102-022200-100-RS ATX power cable
32010-000700-100-RS HDTV out cable
32200-000009-RS 44-pin 2.5" IDE cable
32221-001700-100-RS 44-pin to 2.5"/3.5" IDE cable
32102-000100-100-RS SATA power cable
32801-000201-100-RS SATA 5V power output cable kit for NANO series
AC-KIT08R-R10 5.1 channel AC'97 audio kit with realtek ALC655 codec
AC-KIT-888HD-R10 7.1 channel HD audio kit with realtek ALC888 codec support dual audio streams

订购信息 包装清单

1 * NANO-945GSE single board computer2 * RS-232 cable (P/N:32200-000049-RS)
2 * SATA cable (P/N:32000-062800-RS)1 * KB/MS cable (P/N:32006-000300-100-RS)
1 * Power cable (P/N:32100-087100-RS)1 * Mini jumper pack
1 * Utility CD1 * QIG
