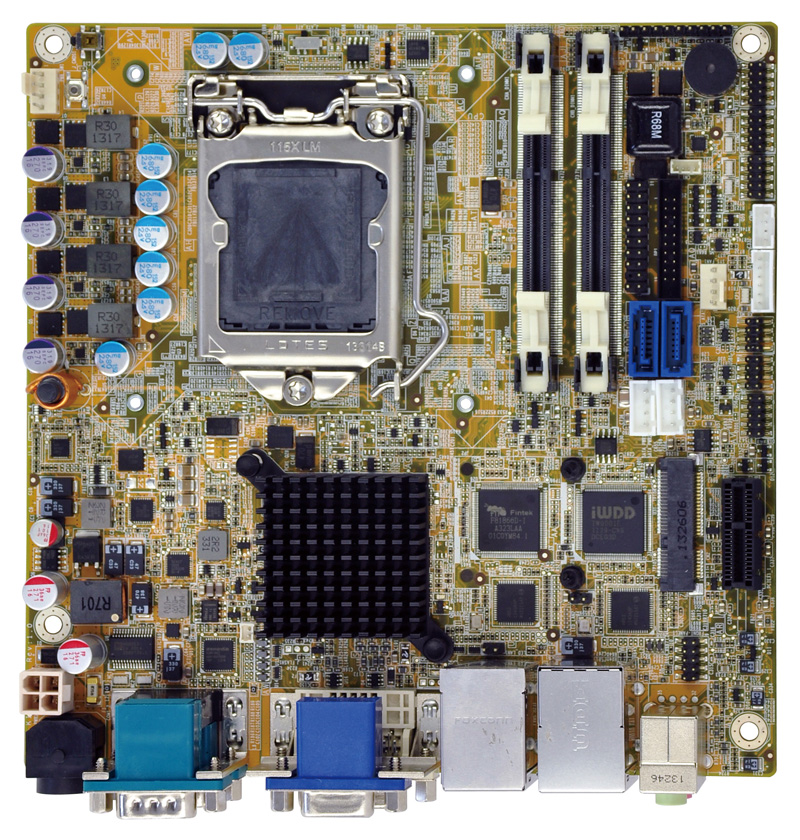

KINO-DH810
Mini-ITX SBC 采用 LGA1150 Intel® 4th generation Core™ i7/i5/i3/Pentium®/Celeron® CPU, DDR3, DVI-D, VGA, iDP, Dual Realtek® PCIe GbE, USB 3.0, SATA 6Gb/s, 高保真音频并符合 RoHS


产品特征 产品特征
  1. 支持 LGA1150 Intel® 4th generation Core™ i7/i5/i3/Pentium®/Celeron® 处理器
2. DDR3 1066/1333/1600 MHz 双通道 SDRAM
3. 3D 微架构增强支持 DX11.1, OCL 1.2 和 OGL3.2
4. 富媒体加速支持硬件解码和编码加速
5. 高速 I/O 接口支持 USB3.0, SATA III & mSATA
6. IEI 免跳线功能

产品规格 产品规格

CPU支持 LGA1150 Intel® 4th generation Core™ i7/i5/i3/Pentium®/Celeron® 处理器
芯片组Intel® H81
BIOSUEFI BIOS
内存支持 2 个 240-pin 1066/1333/1600 MHz 双通道 DDR3 SRAM 无缓冲 SO-DIMM (系统最大支持 16GB)
以太网Dual GbE: Intel® I211-AT PCIe 控制器
I/O接口1 x RS-422/485
1 x 6-pin wafer for PS/2 KB/MS
5 x RS-232
2 x SATA 6GB/s
2 x USB 3.0 (2x Rear I/O)
6 x USB2.0 (2x Rear I/O, 4x pin header)
数字I/O8-bit 数字 I/O (4-bit 输入, 4-bit 输出)
Super I/OFintek F81866
TPM2 x 10-pin pinheder
SMBus1 x 4-pin wafer
音频Realtek ALC662 HD codec
显示接口VGA (up to 1920x1200 @ 60 Hz)
DVI-D (up to 2560x1600 @ 60 Hz)
iDP 接口支持 HDMI, LVDS, VGA, DVI, DP (可达 3840x2160 @60 Hz)
扩展槽1 x PCIe x1 插槽
1 x 全长 mini PCIe 卡槽 (支持 mSATA)
看门狗定时器软件可编程支持 1~255 秒系统复位
电源仅限 12V 直流输入
1 x 内置 DIN 4pin DC 插孔
1 x 内置 2x2-pin 电源接口
支持 AT/ATX 模式
风扇1 x 4-pin CPU 风扇接口
1 x 4-pin 系统风扇接口
功耗+12V@ 6.03A
(Intel® Core™ i7-4770K 3.90 GHz CPU 支持 2个1333MHz 4GB DDR3 内存)
图形支持 DX11.1 和 OpenGL3.2
Full MPEG2, VC1, AVC Decode
工作温度-20°C ~ 60°C
相对湿度5% ~ 95%, 无冷凝
尺寸170mm x 170mm
重量900g/NW: 450g
Front Panel1 x 前面板 (电源 LED, HDD LED, 扬声器, 电源按钮,复位按钮)
LAN LED2 x 2 Pin for LAN1 Link LED, LAN2 Link LED

订购信息 订购信息

产品名称描述
KINO-DH810-R10 Mini-ITX SBC with Intel®LGA1150 Intel® Core™ i7/i5/i3, Celeron® CPU, DDR3, DVI-D, VGA, DP, Dual Intel® PCIe GbE, USB 3.0, SATA 6Gb/s, HD Audio and RoHS
32000-070301-RS Dual USB 2.0 cable
32000-023800-RS KB/MS Y cable
32200-000049-RS RS-232 cable, 200mm
32205-003800-300-RS RS-422/485 cable, 200mm
CF-1156A-RS-R11 High-performance LGA1155/LGA1156 cooler kit, 1U chassis compatible, 73W
CF-1156C-RS LGA1155/LGA1156 cooler kit, 1U chassis compatible, 45W
CF-1156D-RS LGA1155/LGA1156 cooler kit, 1U chassis compatible, 65W
CF-1156E-R11 High-performance LGA1155/LGA1156 cooler kit, 95W
TPM-IN01-R11 20-pin Infineon TPM module, software management tool, firmware V3.17

订购信息 包装清单

1 * KINO-DH810 single board computer2 * SATA with power output cable (P/N:32801-000100-300-RS)
1 * I/O shielding (P/N:45014-0008C0-00-RS)1 * One Key Recovery CD
1 * QIG1 * Utility CD
