IDD-9364120A

Enlarge image

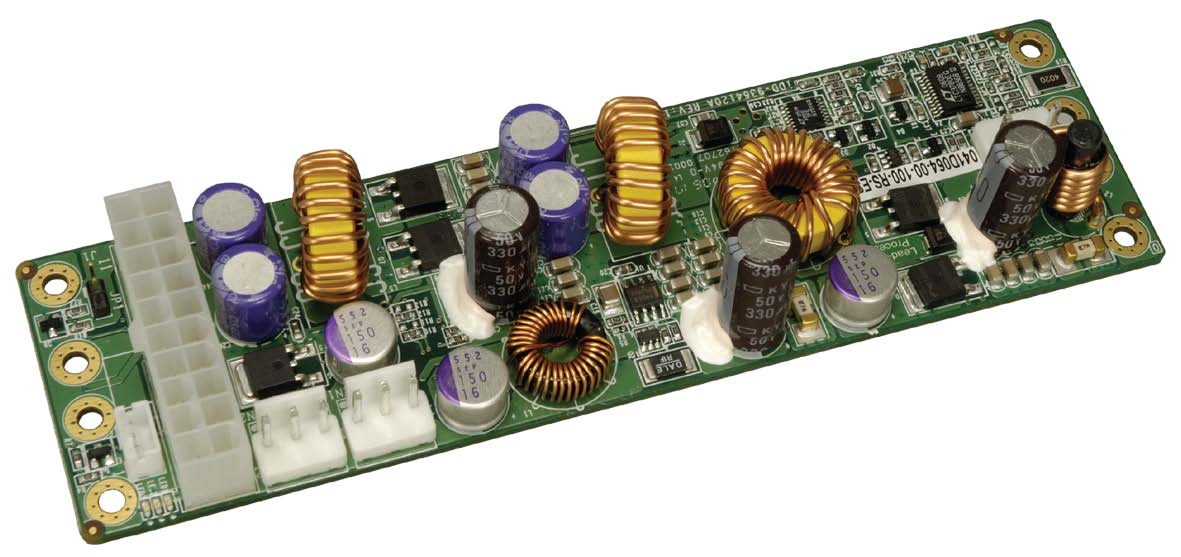

120 W DC/DC 电源转换模块

Datasheet(PDF)    Download (Deriver/BIOS/Manual/QIG)


产品特征 产品特征
  1. 宽输入范围: 9-36 V直流
2.AT或ATX模块开关
3. 输出电压保护
4. 高达 90% 效率
5. 无铅制程
6. 小尺寸

产品规格 产品规格

输入 9 V直流 ~ 36 V直流
输出

12 V@4 A, 5 V@10 A, 3.3 V@8 A, -12 V@0.3 A & 5 VSB@2 A
****输出功率: 120 W

性能特征

噪声与波纹: <240 mV
线性调整率: <50 mV
负载调整率:<100 mV
效率: 高达 90%

重量(g) NW: 104
工作温度 -20ºC ~ 70ºC
尺寸(W×H×D)(mm) 45 x 160

订购信息 订购信息

产品名称 描述
IDD-9364120A-R10 120 W DC/DC 9~36 V input; 12 V, 5 V, 3.3 V,-12 V & 5 VSB output
CB-JST3PSW-RS 30 cm cable on/off switch
CB-JST3P001-RS 30 cm 5 VSB, PS_ON wire to SBC
CB-3PSATA-RS 10 cm cable for SATA power
CB-3PIDE-RS 10 cm cable for IDE HDD power
CB-P1LP4-RS 20 cm cable for FSP0601AD101C 60 W/
UP0451E12P 45 W/UP0251E12PL 25 W
AC-DC adapter
CB-MD4P4-RS 20 cm cable for 63000-FSP120AAB-RS 120 W
AC-DC adapter
CB-NOLP4-RS 20 cm cable for terminal block DC input
CB-ATX20P-RS 30 cm 20-pin ATX to 20-pin ATX cable

订购信息 包装清单

1 * IDD-9364120A 1 * QIG
